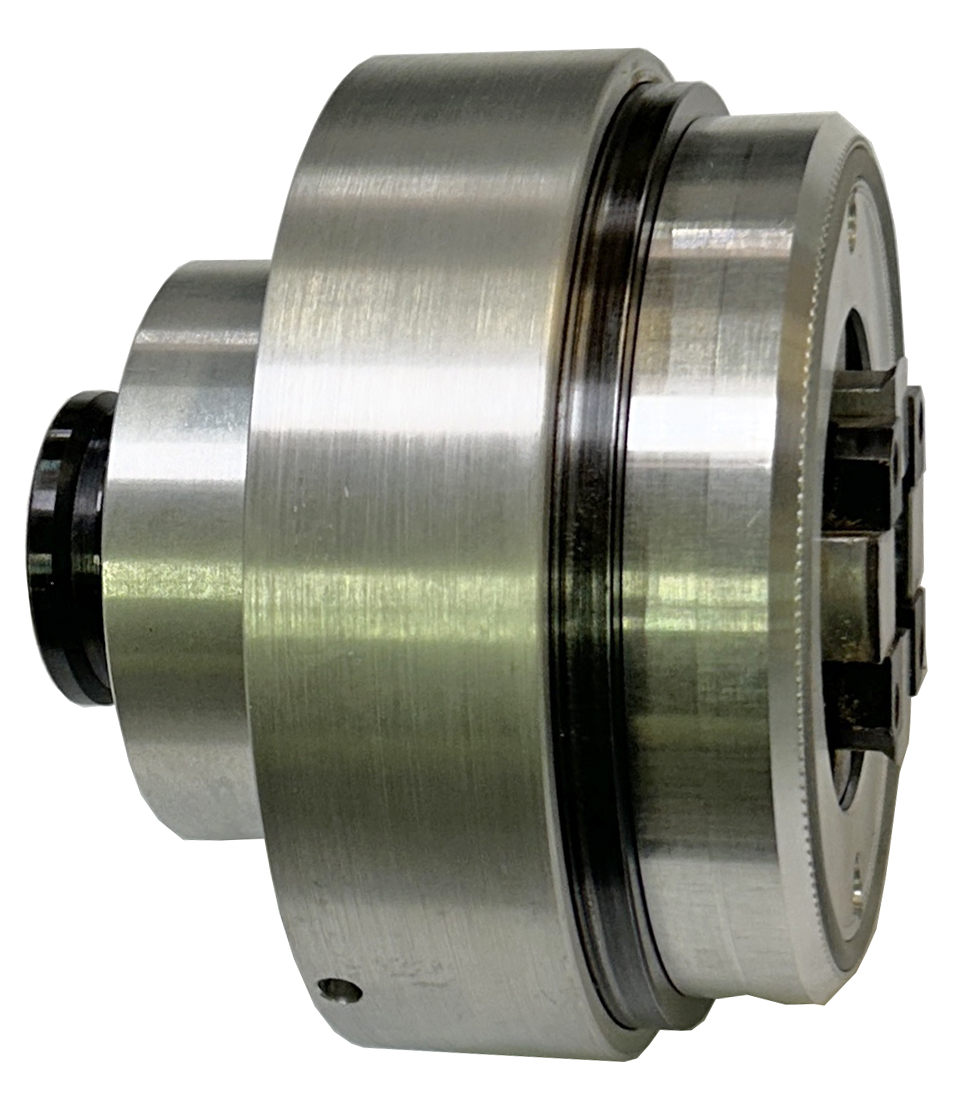

Vakuumfutterset Multimax60
Neuentwicklung:
Vakuumspannung Spannfutter mit Kraftverstärkung für Rezess 60mm
Vakuum-Pumpe Busch SV1005 mit Filter
drehbare Zuführung Ø20mm (oder SonderØ) mit Manometer und Schiebeventil
flexibler Zuleitungsschlauch
Vakuumfutter mit Spannbereich Bohrung 60mm und Druckkraftverstärkung
über 4-fach Klemmmechanismus mit schrägen Zacken
Drucküberwachung über CNC-Steuerung
Ablaufsicherungsnut ASR/Euro
Wechselbarer Spannfutterring für Werkstück ab Ø125mm:
ALU Ø130mm – Bohrung 82mm – Dicke 25,5mm
Planfläche gerändelt Außen mit Moosgummi-O-Ring Ø5mm
Hinterseite mit Dichtring Ø3mm
Befestigung an Grundfutter mit 4 Schrauben
Anwendung z.B. bei unserer HDU300-CNC für Innen- und Außenbearbeitung von Urnen.
